一条工務店から頂いた「i-smart仕様確認ノート」には図面の見方が載っていまのでご紹介しておきます。「i-smart仕様確認ノート」はこちらの記事を参照してください。

一条工務店「i-smartオプション一覧表」の誕生経緯をご紹介しています。仕様確認ノートの欠点などこれから打ち合わせを行う方には知っておきたい情報をご覧ください。

数値

図面上の寸法地はmm単位表記

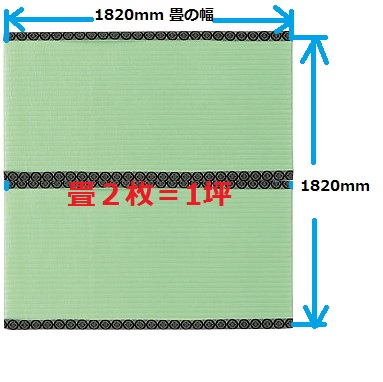

1820mm=6尺=1間=畳の幅

2014092001

窓の表記

(か):かすみガラス

2014092002

(合):防犯合わせガラス

2014092003

(フ):防犯フィルム

(B):内臓ブラインド

N:網戸(ネット)

マスA :マス格子

JK:樹脂サッシ開き窓(カムラッチ)

JF:樹脂サッシFIX窓

(E_断_A1)等:ハニカムシェードについての表記

2014092004

E→タイプを表す Mは手動ハニカムシェード、Eは電動ハニカムシェード

断→生地を表す 断は断熱仕様、遮は遮熱仕様、レはレース仕様

A1操作を表す Rはコード右寄せ、Lはコード左寄せ、A1等はリモコン種類

その他の表記

PS:パイプシャフトスペース(給排水管)

立水栓

2014092005

散水栓

2014092006

換気扇

2014092008

2014092009

給気口

2014092007

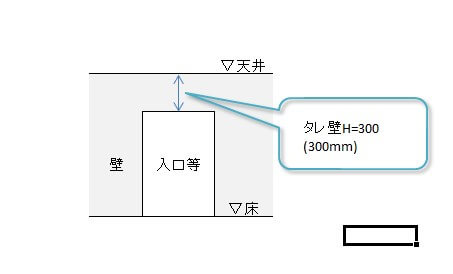

タレ壁H=○○○(高さ○○○mm)

Sタレ壁:構造上必要な壁

2014092010

2014092011

床の高さ

ホールを基準として±表記。下図の場合

-180=-180mm(ホールの高さ-180mm)

2014092012

窓のサイズ・高さ

2014092013

上図の場合

サッシ幅:59→5.9尺=1655mm

サッシ高:45→4.5尺=1364mm

床から窓下までの高さ+782=782mm

2014092014

間取り図を見る上で少しでも参考になれば幸いです。
