閑古鳥です。

ブログに検索エンジンからお越しいただく方のフレーズとして多いものの一つに「吹き抜け」があります。

既にお住まいの方や現在打合せを進めている方はよくご存知かもしれません。

この吹き抜けに設けるにあたっては構造上の強度を確保する関係から、間取りに制限が出る可能性もあります。最初は色々と理解するのに骨が折れた私の経験から、吹き抜けの設置についてのルールをまとめてみました。

吹抜けの採用に至った理由

一条工務店i-smartの吹抜け

我が家では吹抜けを6帖設置しました。設置までは紆余曲折がありました。設置に踏み切った理由にはいくつかあります。

少しでも開放感を

一条工務店i-smartは標準の天井高は2400mmです。(オプションの勾配天井の場合はこの限りではありません、ただし勾配天井は3.5寸屋根の場合のみ設置可能です)。

この天井高が気になることから、吹き抜けを設けて少しでも開放感を得たい、明るいリビング・ダイニングにしたいというのが設置の主な理由になるのではないでしょうか。

築40年超の住宅に住んでいた私にとって、吹き抜けのある家なんて一種の憧れもあったのは言うまでもありせんね。

(追記)1階のみですが、オプションで天井高を2600mmにすることも可能となりました。詳しくはこちらの記事からご確認下さい。

オプション一覧表の更新 今回は珍しく廃止オプション1件と新規追加オプション2件です
2017.3.20
こんばんは、閑古鳥です。 今回の「オプション一覧表」はこの表をご利用くださった「まいまいさん」と「ぼんぼんさん」からの情報をいただき更新させていただきました。 この表をご利用して頂けるだけでも作成者としては大変嬉しいのですが、お二方ともお打合せの忙しい中にもかかわらず、今後利用される方の参考になれば...…

高気密高断熱+全館床暖房であれば寒くない

吹き抜けの設置には二の足を踏んでいたのも事実です。それは「吹き抜けは寒いもの」と思っていたからです。

初めて一条工務店の展示場に足を運んだのは1月のこと、見学したi-cubeには吹き抜けがありました。確かに寒さは感じなかったのですが、展示場なので暖房の設定温度を高くして、寒くないようにしているに違いないと懐疑的に考えていました。

しかしその後宿泊体験をしたことから私の考えは一変しました。

宿泊体験をしたのは4月上旬のことでした。寒の戻りで朝方の最低気温は2~3度まで下がりましたが、寒さを感じることは全くありませんでした。

高気密高断熱住宅+全館床暖房の威力を実際に一晩体感し、吹き抜けを造っても寒く無い事を確認できたことが、採用にあたっては非常に大きかったです。

契約前に一度、可能であれば寒い時期の宿泊体験は是非ともお勧めしたいです

施工面積の削減にも一役

我が家は二世帯住宅です。一階に必要な部屋の広さを考えると廊下抜きでも23坪程度は必要になります。これに廊下を加えて総二階にすると施工面積はおそらく48~50坪程度になってしまいます。

何とか施工面積を減らしたかった為、行き着いたのは施工面積を1/2に出来る吹抜け、バルコニーの部分を多くすればよいのではないか、ということでした。

実際間取りに取り入れるためには、単純にリビングの上を吹き抜けにするだけでは上手くいかず、設計士さんに教えて頂きながら試行錯誤して間取りを作りました。

吹き抜けや階段の位置によって二階の間取りは大きく変わってきます。最初から少しでも吹き抜けのルールを知っておくだけで、回り道せずに目指す間取りを作成出来ると思います。



吹き抜けのルール

吹き抜けの基本的なルールについてまとめると次の通りです。

吹抜け設置に関するルール
  1. 吹き抜けは床面積の1/3まで設置可能
  2. 縦横の長さの1/2まで設置可能(吹き抜けが2つ以上あり、さらに2つが縦横で重なっている場合はその合計の長さが1/2以下となること。なお階段室も吹抜けです)
  3. 吹抜けの坪単価は1/2となります。ただし吹き抜けに設置した階段部分について坪単価は1/1となっています(ボックス階段も1/1)
  4. 水平方向に強度が必要になります。
  5. 吹き抜けの設置に関しては最終的に本部で構造計算が必要になります。

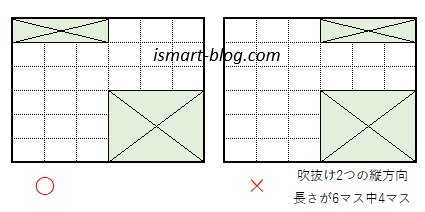

縦横の長さの1/2まで設置可能

二つ以上の吹抜けがある場合には、さらに注意が必要です。階段室やオープンステアも吹抜けと同じ扱いになる点に注意が必要です。

一条工務店で吹抜を作る際のルール

吹抜けの坪単価は1/2

同じ吹抜けでも、階段室やオープンステアの坪単価は1/2にはなりません。

「階段の上には床がないのに何で坪単価が1/1なの?」と疑問に思われるかもしれません。

階段は下の図のように、一段一段、一階の床から積み上げて作るのではなく、二階の床が落ちてきて出来ているものと考えるようです。

2014100601

水平方向に強度が必要

吹抜けの縦横には、吹抜けのマス以上の部屋やバルコニーが隣接していなければなりません。

設置できない例としては

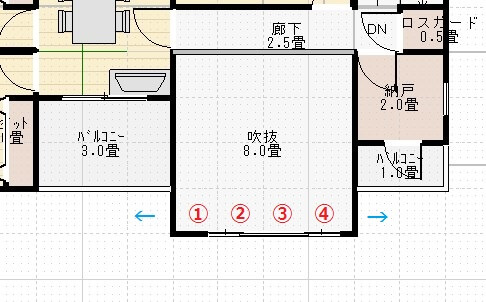

一条工務店i-smartで吹抜を設置できないケース

このような建物から飛び出しているような吹抜けは設置することが出来ません。

上図でいうと①~④の横に何にもありませんので、これでは水平方向、横(東西)の強度が足りずダメ。青色の矢印方向に吹抜けと同じだけあるいはそれ以上のマス(部屋やバルコニー)が必要となります。

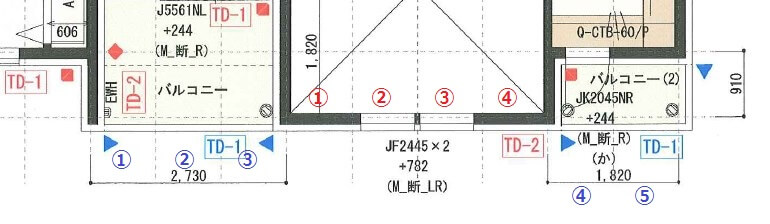

吹抜け4マス(赤丸①~④)に対してバルコニー5マス(青丸①~⑤)が配置されている、上の間取りでは設置可能です。

水平方向の強度を確保する場合、バルコニーでも可能です。

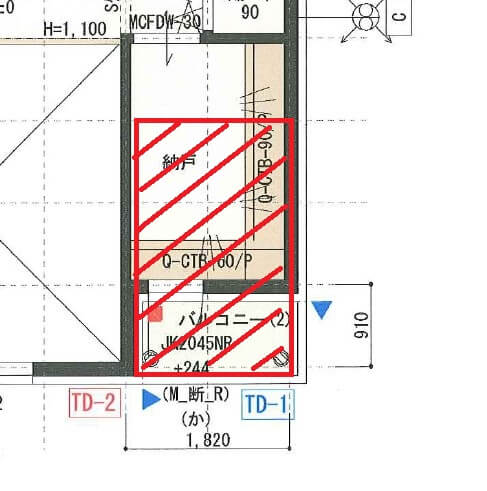

バルコニーの構造用合板の設置イメージ

バルコニーの構造用合板は隣接する部屋の床板が延長されて設置されているからです。上の間取り図の赤線部分で一枚の構造用合板が使われているのです。

最後に

吹き抜けについてまとめてみましたが、少しはご理解いただく助けになったでしょうか。最近では吹き抜けに面した腰壁をファイン手摺にすることも出来るようになっています。

【i-smartオプション一覧表更新】「オリジナルファイン手摺」長さ別全8種類の価格を追加しました
2017.8.24
閑古鳥です。 先日オプション一覧表に追加したばかりのファイン手摺ですが、一覧表をご利用いただいているH様より情報提供いただき、長さ別のオプション価格が判明しました。 このオプションの名称についても「オリジナルファイン手摺」が正式名称のようなので、一覧表のオプション名も併せて修正を加えました。 今回の...…

吹き抜けとファイン手摺の一体となった解放的な間取りを考えるのも注文住宅ならではの楽しみかもしれませんね。
