電気設備図面その2&電気図面記号

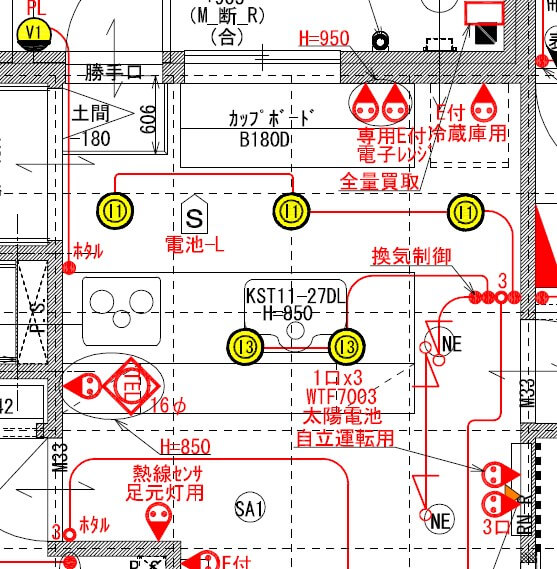

今回はキッチンです。電気図面はこちらです。キッチンの照明はダウンライト5個、すべて昼白色です。

2014111402

カップボード右側が冷蔵庫を置くスペースとなっています。ここに付いているコンセントは以前ご紹介したアース付コンセントです。冷蔵庫用と洗濯機用がそれぞれ一箇所まで標準で付きます。

カップボードの中段にコンセントが二つあります。一つはこちら

2014112801

専用アース付コンセント、電子レンジ用が一箇所標準で付きます。この横に追加で一つコンセントを設けました。我が家では家電収納タイプのカップボードはありませんので、炊飯器やコーヒーメーカーなどはカップボード中段に置いて使用することになりそうです。

カップボードには標準で2口コンセントが付きますが、これが吊戸棚の下部にあります。以前にさすけさんの記事を読んだことがきっかけで、このコンセントが確かに使いづらそうに感じ中段に2口コンセントを追加しました。さすけさんがこのカップボードのコンセントについて記事にされています。

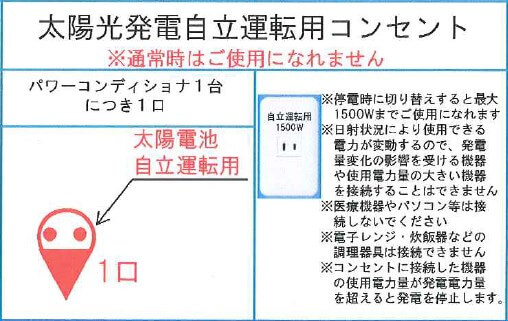

リモコンニッチの下には太陽光発電自立運転用コンセントが3口付いています。

2014112802

このコンセントは通常時には使用できませんが、停電時に切り替えを行うと1口で最大1500Wまでの電力が使用できます。ただし日射状況で使用できる電力が変化するようですから、接続できる機器に制限はあります。パワコン1台につき1口のコンセントとなります、我が家の太陽光パネルはソーラーカーポートを含め20.09kW搭載予定、パワコンは全部で3個となりますので太陽光自立運転用コンセントは3口となります。

丸にNEのマークは天井埋め込み型ナノイー発生器「air-e」、キャンペーンで3か所無料で付けられるものです。我が家ではDKに2個と玄関に1個つけて頂くことにしました。どのくらいの効果があるのかは未知数ですが。

キッチンはステップカウンタータイプを選んでいます、このカウンター部分に電話を置けるように、電話の配線・配管をしていただくことに。想像するとあまりスマートではない(と思う)のですが、妻の希望でしたので敢えて逆らわない事に…。電話はこの場所、もしくはリビングに設置予定です。
